7 Dicembre 2009 alle 9:23 #18320luciano.garibboPartecipante
novità 😀
9 Dicembre 2009 alle 15:40 #18321luciano.garibboPartecipantestasera, se riesco, foto di come è uscito il pezzo dal taglio laser …ancora da fare qualche piccolo lavoretto di fresatura, piegare, tagliere due tondini da 5, cercare una molla o usare la camera d’aria, vedere se è il caso di mettere una gomma anti-rumore, prendere le viti di misura, creare le svasature, smussamento angoli, lucidatura finale dopo tutto ciò …insomma, mancano alcora piccoli lavoretti ma il più è fatto 😉
…meccanismo ad immersione pronto per l’abisso 😀
9 Dicembre 2009 alle 19:11 #18322ares201Partecipantegrande!!! alla modica cifra di?
10 Dicembre 2009 alle 14:43 #18323luciano.garibboPartecipanteIl pezzo n.1 non può essere il prezzo di riferimento …ora la cosa che mi interessa e fare le piegatura, fare i lavori spiegati su, provarlo con i vari grilletti e poter essere sicuro che …funziona al meglio.
Qui le prime foto: FOTO e SPIEGAZIONI …così come è uscito dal taglio laser 😉
ciao. Lu.
14 Dicembre 2009 alle 0:10 #18324luciano.garibboPartecipanteQui le altre foto: LINK

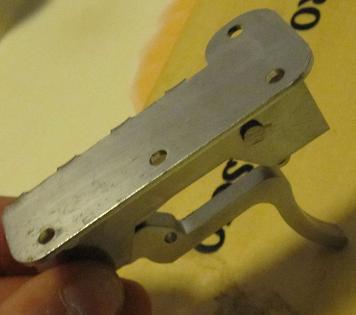

14 Dicembre 2009 alle 12:12 #18325luciano.garibboPartecipanteQuesta è la foto che fa capire come si presenta a vista e come andrà fissato il meccanismo sul fusto tramite 3 viti superiori, un montaggio semplice e rapido (ed è sufficiente un foro passante largo 1cm per montarlo).

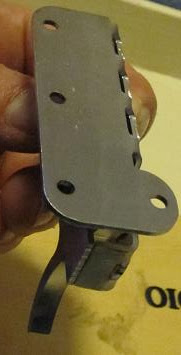

Questo il meccanismo con il grilletto meno avanzato (che già è avanzato rispetto agli standard)

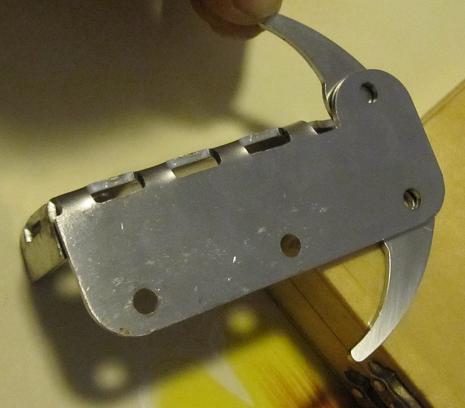

Questo il meccanismo con il grilletto più avanzato, praticamente un meccanismo dalle leve classiche e il grilletto posizionato all’incirca come un meccanismo reverse
Componenti da 6mm, fianchi da 1,5mm, perno da 5mm 😉
…devo ancora fare alcune prove e verifiche con l’asta inserita, il funzionamento delle leve l’ho verificato ed è ottimo, sullo sganciasagola voglio veder meglio 🙄
Buon lunedì 😀
16 Dicembre 2009 alle 13:49 #18326luciano.garibboPartecipanteok, leveraggi perfetti …purtroppo il fianco sinistro ha invece bisogno di correzioni 🙄 …ancora non ci siamo 😕
16 Dicembre 2009 alle 14:32 #18327PalermoinSubPartecipantee continuiamo ad attendere!
16 Dicembre 2009 alle 14:41 #18328luciano.garibboPartecipanteCon un lavoro manuale questo primo meccanismo riesco a trasformarlo io in funzionale e quindi posso renderlo operativo per chi lo voglia anche se pensavo di tenerlo per me visto che il lavoro manuale non è come quello al laser …devo però devo farmi aiutare a modificare il progetto cad e far rifare nuovamente un meccanismo e sperare di aver lavorato bene.
I particolari da modificare sono minimi, stasera vi mostro una foto con il progetto e le modifiche …è un solo pezzo quello da modificare.
Già è ottimo che ho trovato chi si è prestato a farmi un meccanismo solo …con l’handycapp dei tempi, c’è voluto un mese per il primo pezzo, ma chi trovi del resto che ti fa un pezzo solo. 🙄ciao. Lu.

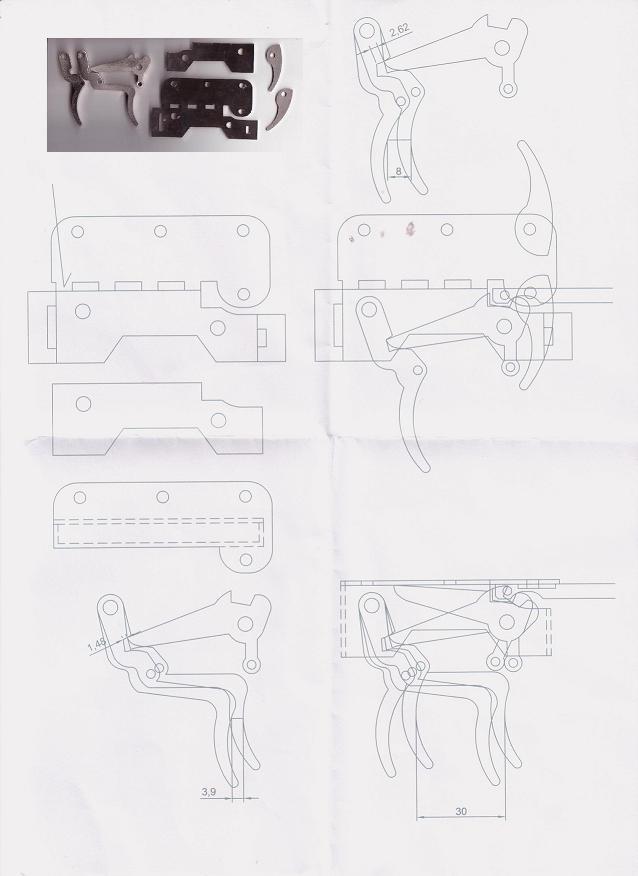

18 Dicembre 2009 alle 0:14 #18329luciano.garibboPartecipantequesta la modifica da fare
<!–m →http://www.pescasubacquea.net/wp-content/uploads/phpbb/256_05c36cd530fd622e0d336fc1c96c8756.jpg<!–m →19 Dicembre 2009 alle 23:04 #18330luciano.garibboPartecipanteHo scaricato autocad e ho fatto qualche modifica …è la prima volta che lo uso, avevo sentito che era difficile ma mi pare piuttosto semplice da usare come programma, almeno per le piccole cose che mi son servite.
Ho fatto questo progetto, ora vedo di farmi tagliare un nuovo meccanismo.
<!–m →http://www.pescasubacquea.net/wp-content/uploads/phpbb/256_1c5ba24ade3daac96fa5e0b7d0a10205.jpg<!–m →20 Dicembre 2009 alle 9:44 #18331Capitan SimonPartecipanteVulcanico!!!! 😀
E adesso, con l’uso di Autocad, chi ti fermerà più?!?!? 😉 😀
Attendiamo fiduciosi come sempre…21 Dicembre 2009 alle 9:21 #18332luciano.garibboPartecipanteAutocad vers. prova 30 giorni, 2 giorni me li sono già giocati …ho appena fatto anche un progetto di scatto reverse, sempre senza perni passanti e con un sistema di contrasto diverso dai soliti per migliorare la sensibilità di sgancio …dovrebbe essere semplice sia da montare che da incassare l’impugnatura (sto finendolo).
Importante: qualcuno conosce programmi autocad free che siano abbastanza leggeri (ho un vecchio pc portatile con windows xp) in modo da non rimanere a piedi tra 28 gg??? 🙄
AIUTATEMI 😀 .
ciao. Luciano.
21 Dicembre 2009 alle 10:40 #18333AlexNetsPartecipantehttp://archimedes.incubadora.fapesp.br/portal 😉
In ogni caso se fai un search su Google con “Autocad alternative” vengono fuori una marea di risultati…21 Dicembre 2009 alle 11:45 #18334luciano.garibboPartecipanteGrazie Alex, provo …per il momento sto usanto AutoCAD LT 2010 e mi ci trovo davvero bene
-
